Ⅰ. INTRODUÇÃO:
O Resistivímetro de Campo especialmente fabricado para a medição da resistência de terra, resistividade do solo, a tensão de terra, fuga de corrente da linha de aterramento, corrente AC, resistência DC. Adotando a mais recente tecnologia digital, precisa de 4 pólos, 3 pólos e simples método de 2 pólos, o método de seleção, método de fixação duplo para medir a resistência de aterramento, para a medição da resistência de terra; grande projeto braçadeira calibre, pode usar para medir o sistema de aterramento que adotar em larga escala para baixo condutor; pode de forma flexível e medir com precisão o valor da resistência de aterramento em cada situação complicada como único ponto de aterramento, o aterramento da malha, mas não é necessário desconectar qualquer pólo conexão paralela ao medir paralelo de aterramento, e maciçamente melhorar a conveniência na medição. Importando FFT e tecnologia AFC, com uma função única de capacidade anti-interferência ea capacidade de se adaptar ao ambiente, a consistência dos testes de repetição, para garantir alta precisão, alta estabilidade e confiabilidade para a medida prolongada, que é amplamente utilizado em energia elétrica, telecomunicações, meteorologia, o campo petrolífero, a construção, proteção contra raios, equipamento industrial elétrica e outro de resistência de terra, resistividade do solo, a tensão de terra, medição de tensão AC.

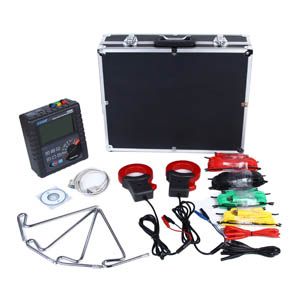

O Resistivímetro é composto por máquina host, software de monitoramento, teste de cabos, pilares de terra auxiliares, cabos de comunicação e outros. O grande display LCD de máquina host é com luz de fundo azul e gráfico de barras indicando que pode ser visto claramente. Ao mesmo tempo, ele pode armazenar 2.000 conjuntos de dados, cumprindo investigação histórica e on-line em tempo real, monitoramento através de software de monitoramento, exibição dinâmica, e indicador de alarme, auto-desligar e com as funções como acesso a dados históricos, a leitura, preservação, relatório formas, impressão e assim por diante.

Ⅱ. Especificações técnicas

1. Condições básicas de Traballho

Potência: 600w
capacidade máxima em profundidade 500 metros.

Observação
Ambient Temp
23 ℃ ± 1 ℃
-10 ℃ -40 ℃

Umidade ambiente
40% -60%
<80%

Tensão de trabalho
9V ± 0.1V
9V ± 1.5V
Rc, Rp
Auxiliar Resistência Terra
<100Ω
<30kΩ

Interferência de tensão
Nenhum
<20V

Interferência corrente
nenhum
<2A
Eletrodo Distância ao medir R
a> 5d
a> 5d

Eletrodo Distância ρ ao medir
a> 20h
a> 20h

2. Especificação geral

Função:
4 pólos, 3 pólos e simples de 2 pólos, a seleção, a resistência dupla braçadeira método medida de aterramento, resistividade do solo; Medição da tensão de terra, tensão AC, corrente de fuga de corrente AC
Fonte de alimentação
DC 9V (bateria seca Zn-Mn R14S 1.5V 6 PCS, de espera contínua por 300 horas)
Calibre de grampo
Φ68mm

-*Faixa de Medição*
Método de seleção: 0.00Ω-3000Ω
Método de fixação duplo: 0.00Ω-9000kΩ
2/3/4 método pólo: 0.00Ω ~ 30.00kΩ
Resistividade do solo: 0.00Ω ~ 9000kΩ
Resistência DC: 0.00Ω ~ 30.00kΩ
Tensão da Terra: 0.0V ~ 100.0V
AC atual: 0.00mA ~ 600A
-*Modo de medição*
Preciso de medição de 4 pólos, medição de 3 pólos, simples medição de 2 pólos, método de seleção, dupla método braçadeira de resistência de aterramento medida

Método de Medição

Método 2/3/4 pólo: Método de mudança pólos, medição de corrente 20mA Max
Método de seleção: Método de mudança pólos, medição de corrente 20mA Max
Método de fixação duplo: método indutância mútua desconexão, medição de corrente de 1 mA Max
A resistividade do solo: medição de 4 pólos (método de Wenner)

Tensão da Terra: retificação média (entre P (S)-ES)
AC atual: Método de indutância mútua
Frequência de teste
128Hz/111Hz/105Hz/94Hz (AFC)
Curto-circuito Corrente de teste
AC 20mA max
Open-circuito Corrente de teste
AC 40V max
Teste de Onda de Tensão
Onda senoidal
Eletrodo Faixa de Distância
Pode ser definido 1m-100m
Mudança
mudança automática
Backlight
Backlight tela azul, ideal para locais escuros
Modos de Exibição
Super-grande visor LCD de 4 digital, luz de fundo de tela azul
Medindo Indicator
Durante a medição, o indicador LED flash, display LCD de contagem regressiva, o indicador de barra de progresso
Dimensão Quadro LCD
128 milímetros × 75 milímetros
Janela Dimensão LCD
124 milímetros × 67 milímetros
Dimensão
L × W × H: 215 milímetros × 190 milímetros × 95 milímetros
Fio de Teste Padrão
4 fios: cada um para 20m vermelho, preto 20m, 10m amarelo, verde e 10m
Fio teste simples
2 fios: cada um para 1.6m vermelho e preto 1.6m
Auxiliar de aterramento Rod
4 fios: Φ10mm × 150 milímetros mais de 5000 vezes (teste de curto-circuito, o tempo de intervalo deve ser de pelo menos 30 seg.
